蒸汽換熱器作為工業領域中不可或缺的熱交換設備，其工作原理的深入了解對于提高熱能利用效率、優化工藝流程具有重要意義。本文將詳細闡述蒸汽換熱器的工作原理，并通過圖示輔助解釋，以期為讀者提供全面而清晰的認識。

一、蒸汽換熱器概述

蒸汽換熱器是一種利用蒸汽作為熱源，將熱量傳遞給其他介質（如液體、氣體等）的設備。其廣泛應用于化工、石油、制藥、紡織、食品等行業，是實現熱能回收利用、節能減排的關鍵設備之一。蒸汽換熱器的工作原理基于熱傳導、對流換熱和輻射換熱等熱力學原理，通過合理的結構設計和運行控制，實現高效、穩定的熱交換過程。

二、蒸汽換熱器工作原理解析

（一）工作原理概述

首先，我們來看一下蒸汽換熱器的工作原理圖（請在此處插入蒸汽換熱器工作原理圖）。圖中展示了蒸汽換熱器的主體結構，包括蒸汽入口、冷凝水出口、被加熱介質入口、被加熱介質出口、換熱管束、殼體等部分。通過這幅圖，我們可以清晰地看到蒸汽在換熱器內部的流動路徑以及熱量傳遞的過程。

（二）蒸汽流動與熱量傳遞

1、蒸汽進入

蒸汽從蒸汽入口進入換熱器，經過分配管均勻分配到各換熱管束中。蒸汽在管內流動時，將熱量傳遞給管外的被加熱介質。

2、熱量傳遞

熱量傳遞主要通過以下三種方式進行：

（1）熱傳導：蒸汽在管內流動時，管壁溫度逐漸升高，通過熱傳導將熱量傳遞給管外的被加熱介質。

（2）對流換熱：蒸汽在管內流動時，與被加熱介質形成溫差，引起對流運動，從而加速熱量傳遞。

（3）輻射換熱：在高溫條件下，蒸汽還會通過輻射方式將熱量傳遞給被加熱介質。

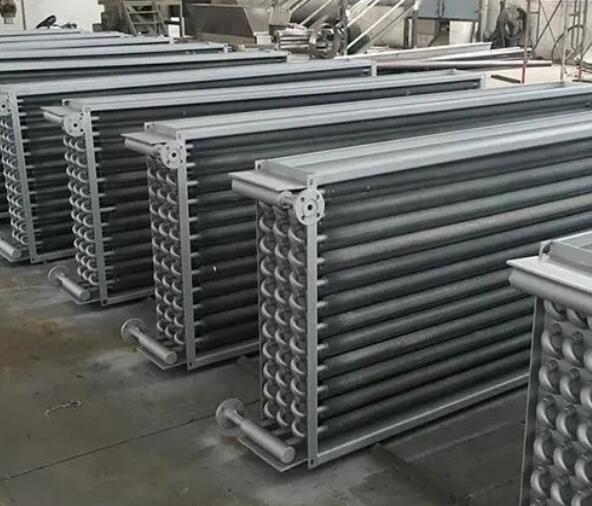

蒸汽換熱器工作原理概述

3、冷凝水排出

蒸汽在傳遞熱量的過程中逐漸冷凝成水，冷凝水從冷凝水出口排出。為了保證換熱器的正常運行，需要定期清理冷凝水出口，防止堵塞。

（三）被加熱介質流動與熱量吸收

被加熱介質從被加熱介質入口進入換熱器，經過換熱管束時被蒸汽加熱。在換熱過程中，被加熱介質的溫度逐漸升高，同時吸收蒸汽釋放的熱量。加熱后的被加熱介質從被加熱介質出口流出，進入下一道工序。

三、蒸汽換熱器的工作特點

1、高效節能：蒸汽換熱器通過合理的結構設計和運行控制，實現了高效、穩定的熱交換過程，提高了熱能利用效率。

2、穩定性好：蒸汽換熱器采用優質材料制造，具有較好的耐腐蝕、耐高溫性能，能夠在惡劣環境下穩定運行。

3、操作簡便：蒸汽換熱器操作簡單，維護方便，降低了工人的勞動強度。

4、適用范圍廣：蒸汽換熱器適用于各種介質和工況，能夠滿足不同行業的需求。

四、蒸汽換熱器的維護與保養

為了保證蒸汽換熱器的正常運行和延長使用壽命，需要定期進行維護與保養。具體措施包括：

1、定期檢查換熱管束是否有堵塞、腐蝕等現象，及時清理和更換。

2、定期檢查冷凝水出口是否暢通，防止堵塞。

3、定期檢查密封件是否完好，防止泄漏。

4、定期對換熱器進行清洗和除銹處理，保持其良好的換熱性能。

五、結論

蒸汽換熱器作為工業領域中重要的熱交換設備，其工作原理的深入了解對于提高熱能利用效率、優化工藝流程具有重要意義。通過本文的介紹，相信讀者對蒸汽換熱器的工作原理有了更加全面而清晰的認識。在未來的工作中，我們可以根據實際需求選擇合適的蒸汽換熱器類型，并采取相應的維護與保養措施，確保設備的正常運行和高效節能。
