板式換熱器廠家油冷系列

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組裝而成的一種較高效率的換熱器。換熱器框架包括一個活動壓緊板和一個固定壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再

作者：
板式換熱器
時間：
2024-11-06 15:14:54
產地：
山東
用途：
鋼鐵、有色金屬、發電、化工、船舶、制藥、乳液、啤酒、飲料、油脂、暖通、制冷、集中供熱等
本文地址：
http://sanyayou.com.cn/bshrq/69.html

在線咨詢報價電話：13954117726

產品介紹

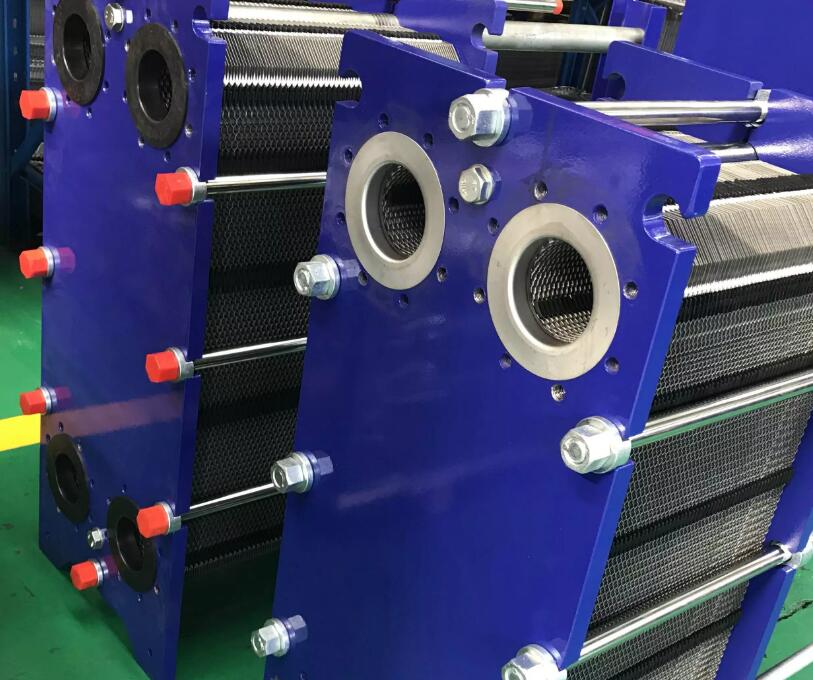

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組裝而成的一種較高效率的換熱器。

換熱器框架包括一個活動壓緊板和一個固定壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼?？紤]到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。

板式換熱器油冷系列

傳熱板片是板式換熱器的核心部件之一。拓頓換熱器所使用的波紋板片通過壓制成型，選用合理的波紋設計來增加板片有效傳熱面積，使流體順波紋通過時形成湍流，以強化傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。

技術參數

產品型號	接管口徑	組裝片數	高度	寬度	縱向孔距	橫向孔距	單片換熱面積（㎡）
TDBR0.11	50	10-120	666	250	565	152	0.11
TBR0.15MD	65-80	10-200	758	250	600	140	0.15
TDBR0.25	80	20-200	978	328	840	190	0.25
泰勒025油冷	68	20-200	997	330	870	200	0.25
TDBR0.36	125	20-150	1184	425	1000	210	0.36
TDBR0.5S	150	40-360	1204	500	1020	298	0.5
BR0.5ZH	200	40-360	1150	610	878	340	0.5
BR0.65ZH	200	50-310	1450	610	1178	340	0.65
BR0.85ZH	200	50-400	1750	610	1478	340	0.85
TDBR1.0	250	50-500	1735	740	1408	420	1.0
TDBR1.3	250	100-500	2075	740	1670	420	1.3
TDBNR1.45	300	100-500	1852	1000	1446	596	1.45

產品型號	接管口徑	組裝片數	高度	寬度	縱向孔距	橫向孔距	單片換熱面積（㎡）	最大流量（m3/h）
AM3	32	10-100	470	180	357	60	0.03	15
AU05	50	10-160	800	335	575	142	0.1	45
AM6	50	12-280	920	320	640	140	0.14	45
AM6M	50	12-200	920	320	640	140	0.12	45
AU10L1	100	12-260	1165	510	720	235	0.26	170
AU10L2	100	12-240	1490	510	1045	235	0.4	170
AN10M	100	12-320	1950	500	1444	225	0.53	170
AM10M	100	12-180	1069	470	719	223	0.21	170
AU15L1	150	12-260	1552	620	1019	285	0.43	380
AU15L2	150	12-200	1989	620	1448	285	0.67	380
AN15L1	150	12-280	1552	620	1019	285	0.43	380
AN15L2	150	12-280	1989	620	1448	285	0.67	380
AS20	200	12-260	1320	750	697	347	0.28	680
AU20	200	12-280	2177	830	1466	412	0.93	680
AN20	200	12-410	2210	765	1532	342	0.85	680
AS25	250	12-400	1501	900	814	420	0.4	1060
AU25L1	250	12-420	2292	890	1476	439	1	1060
AU25L2	250	12-380	2755	890	1939	439	1.4	1060
AN25L1	250	12-420	2484	890	1668	428	1.16	1060
AN25L2	250	12-380	2766	890	1950	428	1.4	1060
AMX25M	250	12-390	2744	927	1939	439	1.48	1060
AMX25B	250	12-450	2744	927	1939	439	1.5	1060
AN30L1	300	12-800	2024	1010	1134	490	0.76	1600
AN30L2	300	12-800	2570	1010	1620	490	1.24	1600
AN30L3	300	12-800	3089	1030	2106	490	1.72	1600
AN35L1	350	12-800	2128	1170	1082	565	0.73	2100
AN35L2	350	12-800	2472	1170	1426	565	1.12	2100
AN35L3	350	12-800	2816	1170	1770	565	1.51	2100
AN40L1	400	12-800	2329	1373	1268	738	1.18	2800
AN40L2	400	12-800	2829	1373	1768	738	1.82	2800
AN40L3	400	12-800	3249	1373	2188	738	2.46	2800
AN45L1	450	12-800	2469	1373	1344	684	1.18	3500
AN45L2	450	12-800	2929	1373	1804	684	1.82	3500
AN45L3	450	12-800	3389	1373	2264	684	2.46	3500

說明：以上數據僅供參考，具體數據指標以實際產品圖紙為準。
